IÇAMENTO
elevar a viga principal até sua posição final.
A operação de içamento da Fase 3 se
realizou em três dias de trabalho à luz do
sol, como nas outras duas etapas. A viga
principal foi elevada a uma altura de 134
metros acima do nível do chão.
Após a instalação da viga principal e da
aprovação para remoção e desmontagem do
equipamento da ALE, retiraram-se todos
os materiais, que foram levados para os
contêineres paraposterior desmobilizaçãodo
local de serviço.
■
ALE realiza içamentos necessários àmontagem de um
guindaste Goliath de 1,8mil toneladas de capacidade.
Reportagem de
CristiánPeters
.
U
ma importante operação de
engenharia foi necessária para
a montagem de um guindaste
Goliathde 1,8mil toneladas noEstaleirodo
Paraguaçu, emSalvador.
Sob responsabilidade da empresa
especializada em içamentos ALE, o
equipamento foi levantado em três etapas:
FASE 1
O primeiro passo da operação foi a
montagem da estrutura tubular auxiliar de
280 toneladas, à qual se conectaram quatro
strandjacks
de 900t que a uniam à viga
principal.De outro lado, se instalaram cabos
fixos entre a estrutura tubular e a perna fixa.
Depois, um teste de carga foi feito
com sobrecarga de 110%. Como não
se identificaram problemas, parte das
cordoalhas foi cortada, e assim se preparouo
sistema para ereção da perna fixa.
Por sua vez, na perna fixa foram usados
cinco
strandjacks
de 500t como contravento,
a fim de reter a estrutura.
A perna fixa foi içada com um guindaste
até um ângulo de 24,5°, e posteriormente,
de forma gradual, foi-se passando à carga do
guindaste ao sistema de içamento da ALE.
Quandoo sistema suportou a carga em sua
totalidade, desconectou-se o
rigging
entre o
guindaste e a perna fixa.
Emuma operação de dois dias a perna fixa
foi içada até chegar a um ângulo de 90°.
Então, foi travada em posição pelos quatro
contraventos utilizados.
Após o içamento da perna fixa, a estrutura
tubular foi retiradadaperna fixae reinstalada
ao lado da perna articulada.
FASE 2
Para a ereção da perna articulada, foram
necessários sete
strandjacks
.
A mesma estrutura tubular auxiliar usada
previamente na ereção da perna fixa foi
posicionada ao lado da perna articulada.
Então, foram conectados a ela dois
strandjacks
de 900t que a conectavam à viga
principal, que ainda estava sobre o solo. Do
outro lado, foram instalados cabos entre a
estrutura tubular e a perna fixa.
Com a perna articulada já em ângulo
de 17°, gradualmente foi se transferindo a
carga do guindaste ao sistema de içamento
pensado pela ALE. Quando o sistema
ALE tomou conta de 100% da carga,
desconectou-se o rigging entre o guindaste e
a perna articulada.
Tal como a Fase 1, esta segunda etapa
do serviço também requereu dois dias de
trabalho, sempre à luz do sol.
FASE 3
O primeiro passo para o içamento da viga
principal começou com a preparação de
seis
strandjacks
de 900t. Os equipamentos
foram preparados no solo, de forma tal que
sua montagem permitisse o içamento já
com os cabos e suas correspondentes guias.
Os
strandjacks
foram posicionados na parte
superior da perna fixa e da perna articulada.
Após a instalação dos
strandjacks
de 900t,
se prepararam quatro de 500t para atuar
como contravento para o içamento da viga
principal. Logo, se realizou com eles um
teste de carga e começou o levantamento.
Utilizando os
strandjacks
de 900t, tomou-
se a carga da viga principal. Para compensar
omomento de carga gerado sobre as pernas,
se utilizaram os strandjacks montados em
um marco de equilíbrio. Por sua vez, se
manteve a verticalidade da perna fixa e da
perna articulada mediante o uso de oito
contraventos.
Depois de ter tomado carga, procedeu-se
ao içamentode aproximadamente 16metros
sobre o nível do chão. Através de módulos
hidráulicos autopropelidos SPMT, o
trolley
inferior doGoliath foi posicionado, desceu-
se a viga principal para que o trolley pudesse
encaixar e posteriormente ser conectado.
Apenas quando terminaram todos os
trabalhos no
trolley
, deu-se aprovação para

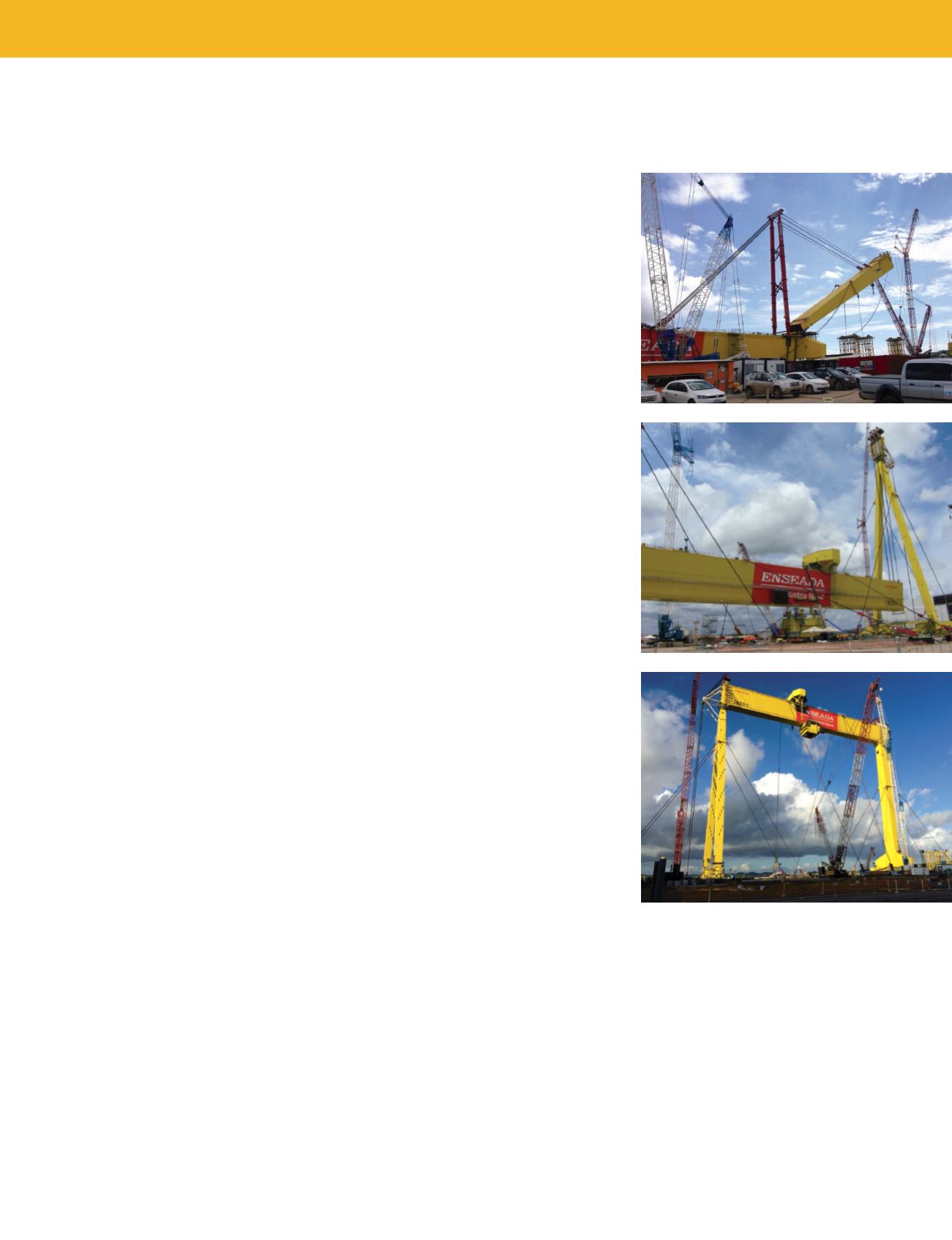

Levantando Golias
Ereção da perna fixa.
.
Içamento da viga
principal.
.
O guindaste Goliath em sua posição final.
